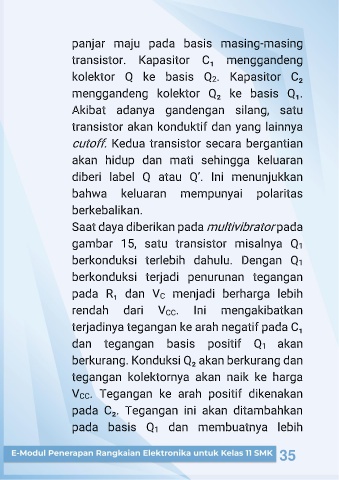

panjar maju pada basis masing-masing

transistor. Kapasitor C₁ menggandeng

kolektor Q ke basis Q 2. Kapasitor C₂

menggandeng kolektor Q₂ ke basis Q₁.

Akibat adanya gandengan silang, satu

transistor akan konduktif dan yang lainnya

cutoff. Kedua transistor secara bergantian

akan hidup dan mati sehingga keluaran

diberi label Q atau Q’. Ini menunjukkan

bahwa keluaran mempunyai polaritas

berkebalikan.

pada
Saat daya diberikan pada multivibrator

gambar 15, satu transistor misalnya Q 1

berkonduksi terlebih dahulu. Dengan Q 1

berkonduksi terjadi penurunan tegangan

pada R₁ dan V C menjadi berharga lebih

rendah dari V CC. Ini mengakibatkan

terjadinya tegangan ke arah negatif pada C₁

dan tegangan basis positif Q 1 akan

berkurang. Konduksi Q₂ akan berkurang dan

tegangan kolektornya akan naik ke harga

V CC. Tegangan ke arah positif dikenakan

pada C₂. Tegangan ini akan ditambahkan

pada basis Q 1 dan membuatnya lebih
