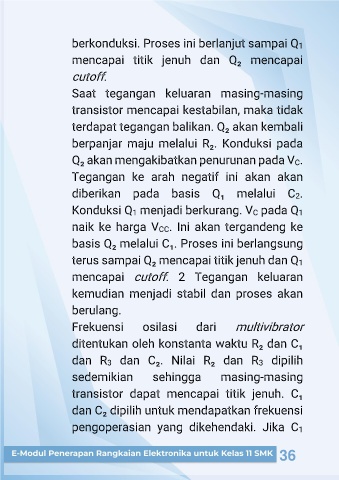

berkonduksi. Proses ini berlanjut sampai Q 1

mencapai titik jenuh dan Q₂ mencapai

cutoff.

Saat tegangan keluaran masing-masing

transistor mencapai kestabilan, maka tidak

terdapat tegangan balikan. Q₂ akan kembali

berpanjar maju melalui R₂. Konduksi pada

Q₂ akan mengakibatkan penurunan pada V C.

Tegangan ke arah negatif ini akan akan

diberikan pada basis Q₁ melalui C 2.

Konduksi Q 1 menjadi berkurang. V C pada Q 1

naik ke harga V CC. Ini akan tergandeng ke

basis Q₂ melalui C₁. Proses ini berlangsung

terus sampai Q₂ mencapai titik jenuh dan Q 1

mencapai cutoff. 2 Tegangan keluaran

kemudian menjadi stabil dan proses akan

berulang.

Frekuensi osilasi dari multivibrator

ditentukan oleh konstanta waktu R₂ dan C₁

dan R 3 dan C₂. Nilai R₂ dan R 3 dipilih

sedemikian sehingga masing-masing

transistor dapat mencapai titik jenuh. C₁

dan C₂ dipilih untuk mendapatkan frekuensi

pengoperasian yang dikehendaki. Jika C 1
