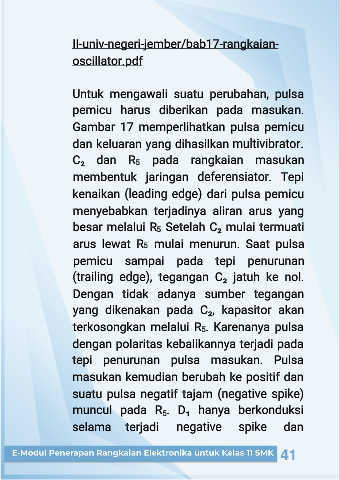

Untuk mengawali suatu perubahan, pulsa
pemicu harus diberikan pada masukan.
Gambar 17 memperlihatkan pulsa pemicu
dan keluaran yang dihasilkan multivibrator.
C₂ dan R 5 pada rangkaian masukan
membentuk jaringan deferensiator. Tepi
kenaikan (leading edge) dari pulsa pemicu
menyebabkan terjadinya aliran arus yang
besar melalui R 5 Setelah C₂ mulai termuati
5
arus lewat R mulai menurun. Saat pulsa
pemicu sampai pada tepi penurunan
(trailing edge), tegangan C₂ jatuh ke nol.
Dengan tidak adanya sumber tegangan
yang dikenakan pada C₂, kapasitor akan
terkosongkan melalui R 5. Karenanya pulsa
dengan polaritas kebalikannya terjadi pada
tepi penurunan pulsa masukan. Pulsa
masukan kemudian berubah ke positif dan
suatu pulsa negatif tajam (negative spike)
muncul pada R 5. D₁ hanya berkonduksi
terjadi negative spike dan
selama
