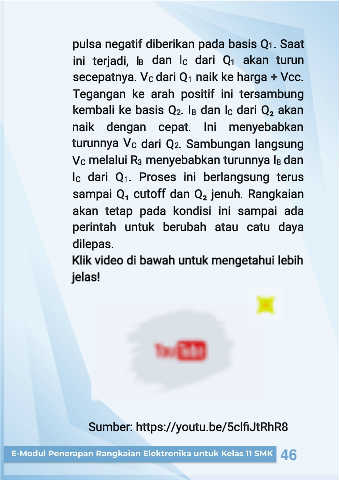

pulsa negatif diberikan pada basis Q 1. Saat

1
ini terjadi, I B dan I C dari Q akan turun

secepatnya. V C dari Q 1 naik ke harga + Vcc.

Tegangan ke arah positif ini tersambung

2.
kembali ke basis Q I B dan I C dari Q₂ akan

naik dengan cepat. Ini menyebabkan

turunnya V dari Q 2. Sambungan langsung
C

V C melalui R 3 menyebabkan turunnya I B dan

I C dari Q 1. Proses ini berlangsung terus

sampai Q₁ cutoff dan Q₂ jenuh. Rangkaian

akan tetap pada kondisi ini sampai ada

perintah untuk berubah atau catu daya

dilepas.

Klik video di bawah untuk mengetahui lebih

jelas!

Sumber: https://youtu.be/5clfiJtRhR8
