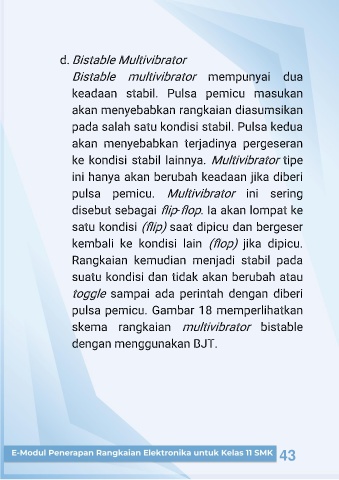

d. Bistable Multivibrator
multivibrator
Bistable mempunyai dua
keadaan stabil. Pulsa pemicu masukan
akan menyebabkan rangkaian diasumsikan
pada salah satu kondisi stabil. Pulsa kedua
akan menyebabkan terjadinya pergeseran
ke kondisi stabil lainnya. Multivibrator tipe
ini hanya akan berubah keadaan jika diberi
pulsa pemicu. Multivibrator ini sering
-flop. Ia akan lompat ke
disebut sebagai flip
saat dipicu dan bergeser
satu kondisi (flip)
kembali ke kondisi lain (flop) jika dipicu.
Rangkaian kemudian menjadi stabil pada
suatu kondisi dan tidak akan berubah atau
toggle sampai ada perintah dengan diberi
pulsa pemicu. Gambar 18 memperlihatkan
skema rangkaian multivibrator bistable
dengan menggunakan BJT.
