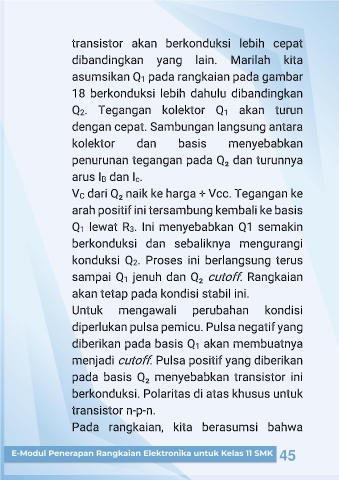

transistor akan berkonduksi lebih cepat
dibandingkan yang lain. Marilah kita
asumsikan Q 1 pada rangkaian pada gambar
18 berkonduksi lebih dahulu dibandingkan
Q 2. Tegangan kolektor Q 1 akan turun
dengan cepat. Sambungan langsung antara
kolektor dan basis menyebabkan
penurunan tegangan pada Q₂ dan turunnya
arus I B dan I c.
V C dari Q₂ naik ke harga + Vcc. Tegangan ke
arah positif ini tersambung kembali ke basis
1
Q lewat R 3. Ini menyebabkan Q1 semakin
berkonduksi dan sebaliknya mengurangi
konduksi Q 2. Proses ini berlangsung terus
1
sampai Q jenuh dan Q₂ cutoff. Rangkaian
akan tetap pada kondisi stabil ini.
Untuk mengawali perubahan kondisi
diperlukan pulsa pemicu. Pulsa negatif yang
diberikan pada basis Q 1 akan membuatnya
menjadi cutoff. Pulsa positif yang diberikan
pada basis Q₂ menyebabkan transistor ini
berkonduksi. Polaritas di atas khusus untuk
transistor n-p-n.
Pada rangkaian, kita berasumsi bahwa
