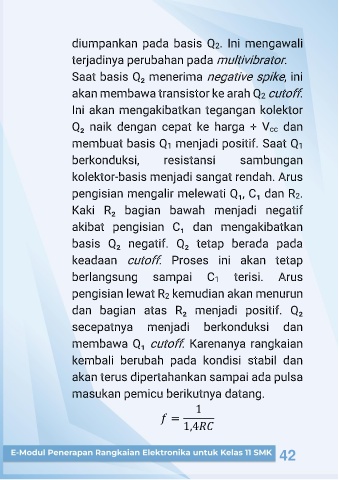

diumpankan pada basis Q 2. Ini mengawali
terjadinya perubahan pada multivibrator.
spike, ini
Saat basis Q₂ menerima negative
akan membawa transistor ke arah Q 2 cutoff.
Ini akan mengakibatkan tegangan kolektor
Q₂ naik dengan cepat ke harga + V cc dan
membuat basis Q 1 menjadi positif. Saat Q 1
berkonduksi, resistansi sambungan
kolektor-basis menjadi sangat rendah. Arus
pengisian mengalir melewati Q₁, C₁ dan R 2.
Kaki R₂ bagian bawah menjadi negatif
akibat pengisian C₁ dan mengakibatkan
basis Q₂ negatif. Q₂ tetap berada pada
keadaan cutoff. Proses ini akan tetap
berlangsung sampai C 1 terisi. Arus
pengisian lewat R 2 kemudian akan menurun
dan bagian atas R₂ menjadi positif. Q₂
secepatnya menjadi berkonduksi dan
membawa Q₁ cutoff. Karenanya rangkaian
kembali berubah pada kondisi stabil dan
akan terus dipertahankan sampai ada pulsa
masukan pemicu berikutnya datang.
1
=
1,4
42
48
