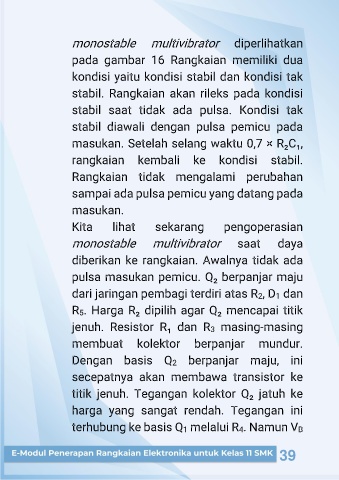

monostable multivibrator diperlihatkan
pada gambar 16 Rangkaian memiliki dua
kondisi yaitu kondisi stabil dan kondisi tak
stabil. Rangkaian akan rileks pada kondisi
stabil saat tidak ada pulsa. Kondisi tak
stabil diawali dengan pulsa pemicu pada
masukan. Setelah selang waktu 0,7 × R₂C₁,
rangkaian kembali ke kondisi stabil.
Rangkaian tidak mengalami perubahan
sampai ada pulsa pemicu yang datang pada
masukan.
Kita lihat sekarang pengoperasian
monostable multivibrator saat daya
diberikan ke rangkaian. Awalnya tidak ada
pulsa masukan pemicu. Q₂ berpanjar maju
dari jaringan pembagi terdiri atas R 2, D 1 dan
R 5. Harga R₂ dipilih agar Q₂ mencapai titik
3
jenuh. Resistor R₁ dan R masing-masing
membuat kolektor berpanjar mundur.
Dengan basis Q 2 berpanjar maju, ini
secepatnya akan membawa transistor ke
titik jenuh. Tegangan kolektor Q₂ jatuh ke
harga yang sangat rendah. Tegangan ini
terhubung ke basis Q 1 melalui R 4. Namun V B
