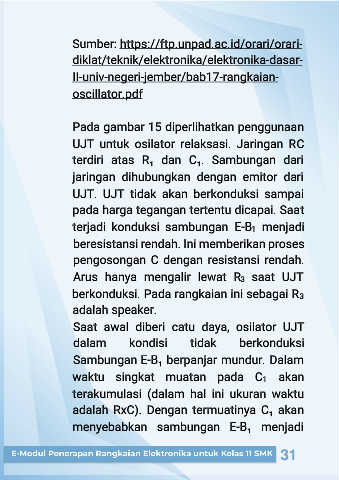

Pada gambar 15 diperlihatkan penggunaan

UJT untuk osilator relaksasi. Jaringan RC

terdiri atas R₁ dan C₁. Sambungan dari

jaringan dihubungkan dengan emitor dari

UJT. UJT tidak akan berkonduksi sampai

pada harga tegangan tertentu dicapai. Saat

1
terjadi konduksi sambungan E-B menjadi

beresistansi rendah. Ini memberikan proses

pengosongan C dengan resistansi rendah.

3
Arus hanya mengalir lewat R saat UJT

berkonduksi. Pada rangkaian ini sebagai R 3

adalah speaker.

Saat awal diberi catu daya, osilator UJT

dalam kondisi tidak berkonduksi

Sambungan E-B₁
berpanjar mundur. Dalam

waktu singkat muatan pada C 1 akan

terakumulasi (dalam hal ini ukuran waktu

adalah RxC). Dengan termuatinya C₁ akan

menyebabkan sambungan E-B₁ menjadi

31
