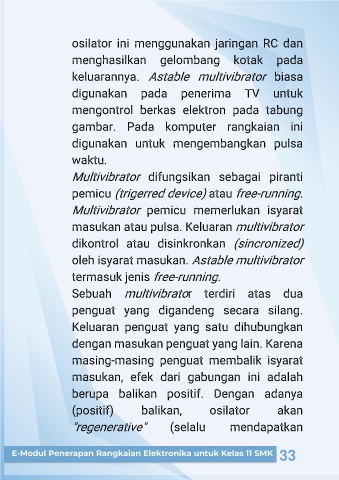

osilator ini menggunakan jaringan RC dan
menghasilkan gelombang kotak pada
keluarannya. Astable multivibrator biasa
digunakan pada penerima TV untuk
mengontrol berkas elektron pada tabung
gambar. Pada komputer rangkaian ini
digunakan untuk mengembangkan pulsa
waktu.
Multivibrator difungsikan sebagai piranti
atau free-running.
pemicu (trigerred device)
Multivibrator pemicu memerlukan isyarat
masukan atau pulsa. Keluaran multivibrator
dikontrol atau disinkronkan (sincronized)
oleh isyarat masukan. Astable multivibrator
termasuk jenis free-running.
Sebuah multivibrator terdiri atas dua
penguat yang digandeng secara silang.
Keluaran penguat yang satu dihubungkan
dengan masukan penguat yang lain. Karena
masing-masing penguat membalik isyarat
masukan, efek dari gabungan ini adalah
berupa balikan positif. Dengan adanya
(positif) balikan, osilator akan
"regenerative" (selalu mendapatkan
