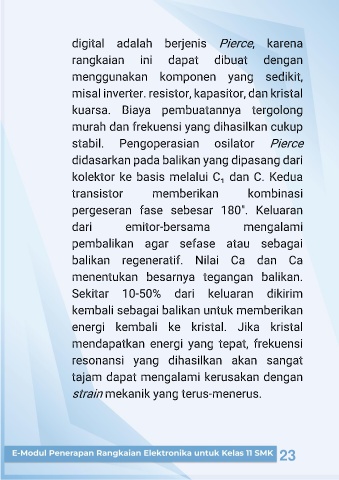

digital adalah berjenis Pierce, karena
rangkaian ini dapat dibuat dengan
menggunakan komponen yang sedikit,
misal inverter. resistor, kapasitor, dan kristal
kuarsa. Biaya pembuatannya tergolong
murah dan frekuensi yang dihasilkan cukup
stabil. Pengoperasian osilator Pierce
didasarkan pada balikan yang dipasang dari
kolektor ke basis melalui C₁ dan C. Kedua
transistor memberikan kombinasi
pergeseran fase sebesar 180". Keluaran
dari emitor-bersama mengalami
pembalikan agar sefase atau sebagai
balikan regeneratif. Nilai Ca dan Ca
menentukan besarnya tegangan balikan.
Sekitar 10-50% dari keluaran dikirim
kembali sebagai balikan untuk memberikan
energi kembali ke kristal. Jika kristal
mendapatkan energi yang tepat, frekuensi
resonansi yang dihasilkan akan sangat
tajam dapat mengalami kerusakan dengan
mekanik yang terus-menerus.
