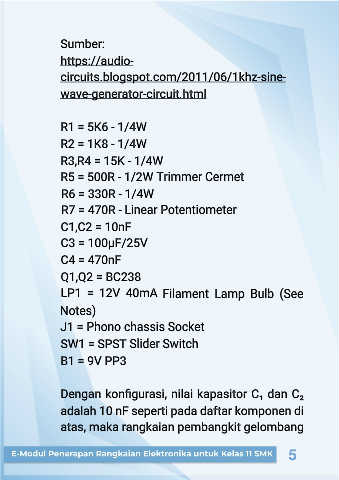

Page 15 - E-Modul PRE

Sumber:

https://audio-

circuits.blogspot.com/2011/06/1khz-sine-

wave-generator-circuit.html

R1 = 5K6 - 1/4W

R2 = 1K8 - 1/4W

R3,R4 = 15K - 1/4W

R5 = 500R - 1/2W Trimmer Cermet

R6 = 330R - 1/4W

R7 = 470R - Linear Potentiometer

C1,C2 = 10nF

C3 = 100µF/25V

C4 = 470nF

Q1,Q2 = BC238

LP1 = 12V 40mA Filament Lamp Bulb (See

Notes)

J1 = Phono chassis Socket

SW1 = SPST Slider Switch

B1 = 9V PP3

Dengan konfigurasi, nilai kapasitor C₁ dan C₂

adalah 10 nF seperti pada daftar komponen di

atas, maka rangkaian pembangkit gelombang
