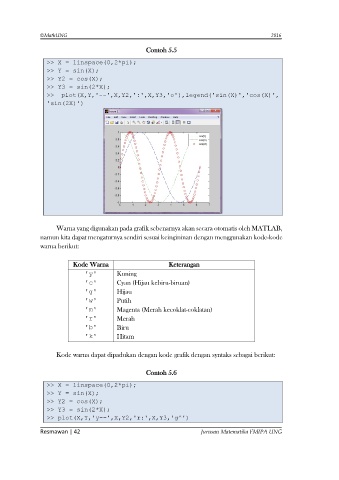

Page 4 - Bahan Ajar Algoritma dan Pemrograman

©MathUNG 2016

Contoh 5.5

>> X = linspace(0,2*pi);
>> Y = sin(X);
>> Y2 = cos(X);
>> Y3 = sin(2*X);
>> plot(X,Y,'--',X,Y2,':',X,Y3,'o'),legend('sin(X)','cos(X)',
'sin(2X)')

Warna yang digunakan pada grafik sebenarnya akan secara otomatis oleh MATLAB,
namun kita dapat mengaturnya sendiri sesuai keingininan dengan menggunakan kode-kode
warna berikut:

Kode Warna Keterangan
'y' Kuning
'c' Cyan (Hijau kebiru-biruan)
'g' Hijau
'w' Putih
'm' Magenta (Merah kecoklat-coklatan)
'r' Merah
'b' Biru
'k' Hitam

Kode warna dapat dipadukan dengan kode grafik dengan syntaks sebagai berikut:

Contoh 5.6

>> X = linspace(0,2*pi);
>> Y = sin(X);
>> Y2 = cos(X);
>> Y3 = sin(2*X);
>> plot(X,Y,'y--',X,Y2,'r:',X,Y3,'g^')

Resmawan | 42 Jurusan Matematika FMIPA UNG
