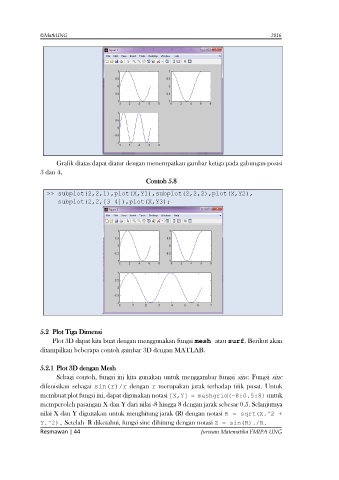

Grafik diatas dapat diatur dengan menempatkan gambar ketiga pada gabungan posisi
3 dan 4,
Contoh 5.8

>> subplot(2,2,1),plot(X,Y1),subplot(2,2,2),plot(X,Y2),
subplot(2,2,[3 4]),plot(X,Y3);

5.2 Plot Tiga Dimensi
Plot 3D dapat kita buat dengan menggunakan fungsi mesh atau surf. Berikut akan
ditampilkan beberapa contoh gambar 3D dengan MATLAB.

5.2.1 Plot 3D dengan Mesh
Sebagi contoh, fungsi ini kita gunakan untuk menggambar fungsi sinc . Fungsi sinc
difenisikan sebagai sin(r)/r dengan r merupakan jarak terhadap titik pusat. Untuk
membuat plot fungsi ini, dapat digunakan notasi [X,Y] = meshgrid(-8:0.5:8) untuk
memperoleh pasangan X dan Y dari nilai -8 hingga 8 dengan jarak sebesar 0.5. Selanjutnya
nilai X dan Y digunakan untuk menghitung jarak (R) dengan notasi R = sqrt(X.^2 +
Y.^2). Setelah R diketahui, fungsi sinc dihitung dengan notasi Z = sin(R)./R.
