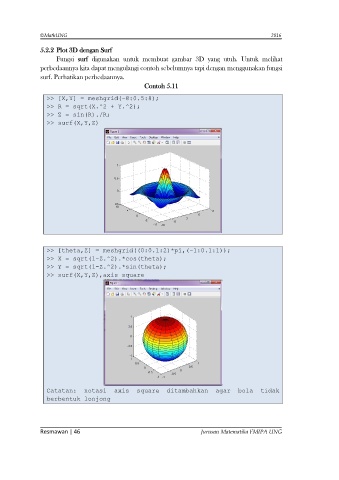

5.2.2 Plot 3D dengan Surf
Fungsi surf digunakan untuk membuat gambar 3D yang utuh. Untuk melihat
perbedaannya kita dapat mengulangi contoh sebelumnya tapi dengan menggunakan fungsi
surf. Perhatikan perbedaannya.
Contoh 5.11
>> [X,Y] = meshgrid(-8:0.5:8);
>> R = sqrt(X.^2 + Y.^2);
>> Z = sin(R)./R;
>> surf(X,Y,Z)
>> [theta,Z] = meshgrid((0:0.1:2)*pi,(-1:0.1:1));
>> X = sqrt(1-Z.^2).*cos(theta);
>> Y = sqrt(1-Z.^2).*sin(theta);
>> surf(X,Y,Z),axis square
Catatan: notasi axis square ditambahkan agar bola tidak
berbentuk lonjong
