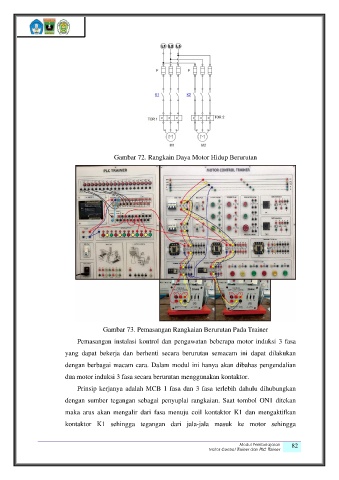

Gambar 72. Rangkain Daya Motor Hidup Berurutan
Gambar 73. Pemasangan Rangkaian Berurutan Pada Trainer
Pemasangan instalasi kontrol dan pengawatan beberapa motor induksi 3 fasa
yang dapat bekerja dan berhenti secara berurutan semacam ini dapat dilakukan
dengan berbagai macam cara. Dalam modul ini hanya akan dibahas pengendalian
dua motor induksi 3 fasa secara berurutan menggunakan kontaktor.
Prinsip kerjanya adalah MCB 1 fasa dan 3 fasa terlebih dahulu dihubungkan
dengan sumber tegangan sebagai penyuplai rangkaian. Saat tombol ON1 ditekan
maka arus akan mengalir dari fasa menuju coil kontaktor K1 dan mengaktifkan
kontaktor K1 sehingga tegangan dari jala-jala masuk ke motor sehingga
