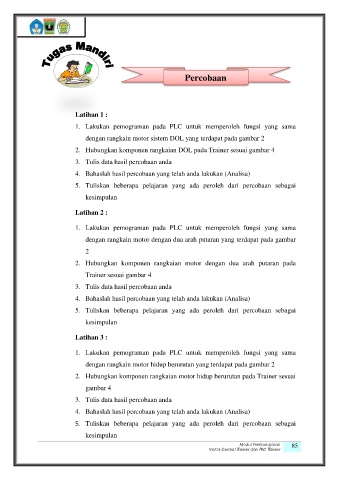

Percobaan

Latihan 1 :

1. Lakukan pemograman pada PLC untuk memperoleh fungsi yang sama
dengan rangkain motor sistem DOL yang terdapat pada gambar 2

2. Hubungkan komponen rangkaian DOL pada Trainer sesuai gambar 4
3. Tulis data hasil percobaan anda

4. Bahaslah hasil percobaan yang telah anda lakukan (Analisa)

5. Tuliskan beberapa pelajaran yang ada peroleh dari percobaan sebagai
kesimpulan

Latihan 2 :

1. Lakukan pemograman pada PLC untuk memperoleh fungsi yang sama
dengan rangkain motor dengan dua arah putaran yang terdapat pada gambar

2

2. Hubungkan komponen rangkaian motor dengan dua arah putaran pada
Trainer sesuai gambar 4

3. Tulis data hasil percobaan anda
4. Bahaslah hasil percobaan yang telah anda lakukan (Analisa)

5. Tuliskan beberapa pelajaran yang ada peroleh dari percobaan sebagai

kesimpulan

Latihan 3 :

1. Lakukan pemograman pada PLC untuk memperoleh fungsi yang sama

dengan rangkain motor hidup berurutan yang terdapat pada gambar 2
2. Hubungkan komponen rangkaian motor hidup berurutan pada Trainer sesuai

gambar 4

3. Tulis data hasil percobaan anda
4. Bahaslah hasil percobaan yang telah anda lakukan (Analisa)

5. Tuliskan beberapa pelajaran yang ada peroleh dari percobaan sebagai
kesimpulan
