Untuk mesin perkakas sebagai contoh misalnya mesin bubut, untuk
mengerjakan logam-logam keras selain dipasang motor penggerak utama sebagai

penggerak benda kerja, juga harus dipasang motor pompa air pendingin sebagai

pendingin benda kerja yang sedang dibubut. Pada saat start pertama kali dijalankan
adalah motor pompa air pendingin kemudian disusul motor penggerak benda kerja,

Jadi motor penggerak benda kerja tidak mungkin dapat dijalankan jika motor
pompa air pendingin belum bekerja. Begitu juga untuk memberhentikannya karena

pekerjaan membubut telah selesai, yang perlu dimatikan terlebih dahulu adalah

motor penggerak benda kerja kemudian disusul motor pompa air pendingin.

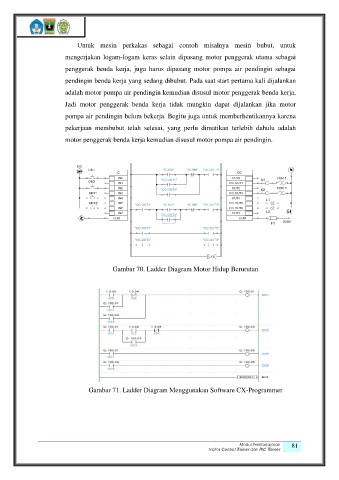

Gambar 70. Ladder Diagram Motor Hidup Berurutan

Gambar 71. Ladder Diagram Menggunakan Software CX-Programmer
