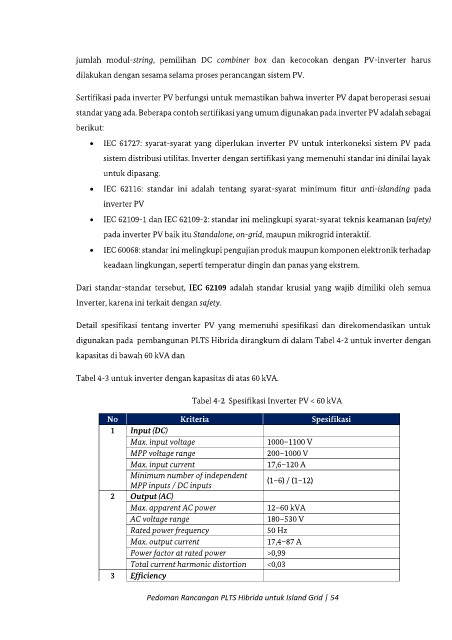

Page 64 - Design and Control of PV Hybrid System in Practice_REEP (GIZ)[7407]

jumlah modul-string, pemilihan DC combiner box dan kecocokan dengan PV-inverter harus

dilakukan dengan sesama selama proses perancangan sistem PV.

Sertifikasi pada inverter PV berfungsi untuk memastikan bahwa inverter PV dapat beroperasi sesuai

standar yang ada. Beberapa contoh sertifikasi yang umum digunakan pada inverter PV adalah sebagai
berikut:

• IEC 61727: syarat-syarat yang diperlukan inverter PV untuk interkoneksi sistem PV pada
sistem distribusi utilitas. Inverter dengan sertifikasi yang memenuhi standar ini dinilai layak

untuk dipasang.
• IEC 62116: standar ini adalah tentang syarat-syarat minimum fitur anti-islanding pada

inverter PV
• IEC 62109-1 dan IEC 62109-2: standar ini melingkupi syarat-syarat teknis keamanan (safety)

pada inverter PV baik itu Standalone, on-grid, maupun mikrogrid interaktif.
• IEC 60068: standar ini melingkupi pengujian produk maupun komponen elektronik terhadap

keadaan lingkungan, seperti temperatur dingin dan panas yang ekstrem.

Dari standar-standar tersebut, IEC 62109 adalah standar krusial yang wajib dimiliki oleh semua

Inverter, karena ini terkait dengan safety.

Detail spesifikasi tentang inverter PV yang memenuhi spesifikasi dan direkomendasikan untuk
digunakan pada pembangunan PLTS Hibrida dirangkum di dalam Tabel 4-2 untuk inverter dengan

kapasitas di bawah 60 kVA dan

Tabel 4-3 untuk inverter dengan kapasitas di atas 60 kVA.

Tabel 4-2 Spesifikasi Inverter PV < 60 kVA

No Kriteria Spesifikasi
1 Input (DC)
Max. input voltage 1000–1100 V
MPP voltage range 200–1000 V
Max. input current 17,6–120 A
Minimum number of independent
MPP inputs / DC inputs (1–6) / (1–12)
2 Output (AC)
Max. apparent AC power 12–60 kVA
AC voltage range 180–530 V
Rated power frequency 50 Hz
Max. output current 17,4–87 A
Power factor at rated power >0,99
Total current harmonic distortion <0,03
3 Efficiency

Pedoman Rancangan PLTS Hibrida untuk Island Grid | 54
