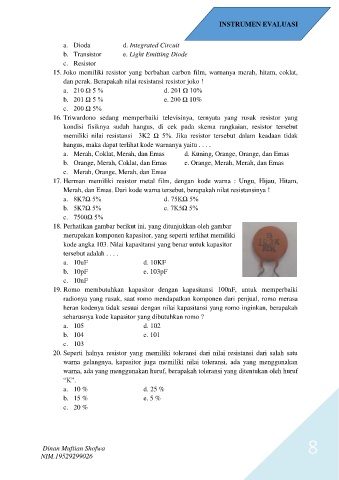

INSTRUMEN EVALUASI

a. Dioda d. Integrated Circuit
b. Transistor e. Light Emitting Diode
c. Resistor
15. Joko memiliki resistor yang berbahan carbon film, warnanya merah, hitam, coklat,
dan perak. Berapakah nilai resistansi resistor joko !
a. 210 Ω 5 % d. 201 Ω 10%
b. 201 Ω 5 % e. 200 Ω 10%
c. 200 Ω 5%
16. Triwardono sedang memperbaiki televisinya, ternyata yang rusak resistor yang
kondisi fisiknya sudah hangus, di cek pada skema rangkaian, resistor tersebut
memiliki nilai resistansi 3K2 Ω 5%. Jika resistor tersebut dalam keadaan tidak
hangus, maka dapat terlihat kode warnanya yaitu . . . .
a. Merah, Coklat, Merah, dan Emas d. Kuning, Orange, Orange, dan Emas
b. Orange, Merah, Coklat, dan Emas e. Orange, Merah, Merah, dan Emas
c. Merah, Orange, Merah, dan Emas
17. Herman memiliki resistor metal film, dengan kode warna : Ungu, Hijau, Hitam,
Merah, dan Emas. Dari kode warna tersebut, berapakah nilat resistansinya !
a. 8K7Ω 5% d. 75KΩ 5%
b. 5K7Ω 5% e. 7K5Ω 5%
c. 7500Ω 5%
18. Perhatikan gambar berikut ini, yang ditunjukkan oleh gambar
merupakan komponen kapasitor, yang seperti terlihat memiliki
kode angka 103. Nilai kapasitansi yang benar untuk kapasitor
tersebut adalah . . . .
a. 10uF d. 10KF
b. 10pF e. 103pF
c. 10nF
19. Romo membutuhkan kapasitor dengan kapasitansi 100nF, untuk memperbaiki
radionya yang rusak, saat romo mendapatkan komponen dari penjual, romo merasa
heran kodenya tidak sesuai dengan nilai kapasitansi yang romo inginkan, berapakah
seharusnya kode kapasitor yang dibutuhkan romo ?
a. 105 d. 102
b. 104 e. 101
c. 103
20. Seperti halnya resistor yang memiliki toleransi dari nilai resistansi dari salah satu
warna gelangnya, kapasitor juga memiliki nilai toleransi, ada yang menggunakan
warna, ada yang menggunakan huruf, berapakah toleransi yang ditentukan oleh huruf
“K”.
a. 10 % d. 25 %
b. 15 % e. 5 %
c. 20 %
