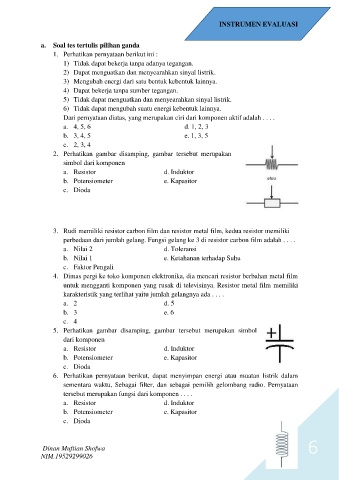

INSTRUMEN EVALUASI

a. Soal tes tertulis pilihan ganda
1. Perhatikan pernyataan berikut ini :
1) Tidak dapat bekerja tanpa adanya tegangan.
2) Dapat menguatkan dan menyearahkan sinyal listrik.
3) Mengubah energi dari satu bentuk kebentuk lainnya.
4) Dapat bekerja tanpa sumber tegangan.
5) Tidak dapat menguatkan dan menyearahkan sinyal listrik.
6) Tidak dapat mengubah suatu energi kebentuk lainnya.
Dari pernyataan diatas, yang merupakan ciri dari komponen aktif adalah . . . .
a. 4, 5, 6 d. 1, 2, 3
b. 3, 4, 5 e. 1, 3, 5
c. 2, 3, 4
2. Perhatikan gambar disamping, gambar tersebut merupakan
simbol dari komponen
a. Resistor d. Induktor
b. Potensiometer e. Kapasitor
c. Dioda

3. Rudi memiliki resistor carbon film dan resistor metal film, kedua resistor memiliki
perbedaan dari jumlah gelang. Fungsi gelang ke 3 di resistor carbon film adalah . . . .
a. Nilai 2 d. Toleransi
b. Nilai 1 e. Ketahanan terhadap Suhu
c. Faktor Pengali
4. Dimas pergi ke toko komponen elektronika, dia mencari resistor berbahan metal film
untuk mengganti komponen yang rusak di televisinya. Resistor metal film memiliki
karakteristik yang terlihat yaitu jumlah gelangnya ada . . . .
a. 2 d. 5
b. 3 e. 6
c. 4
5. Perhatikan gambar disamping, gambar tersebut merupakan simbol
dari komponen
a. Resistor d. Induktor
b. Potensiometer e. Kapasitor
c. Dioda
6. Perhatikan pernyataan berikut, dapat menyimpan energi atau muatan listrik dalam
sementara waktu, Sebagai filter, dan sebagai pemilih gelombang radio. Pernyataan
tersebut merupakan fungsi dari komponen . . . .
a. Resistor d. Induktor
b. Potensiometer e. Kapasitor
c. Dioda
