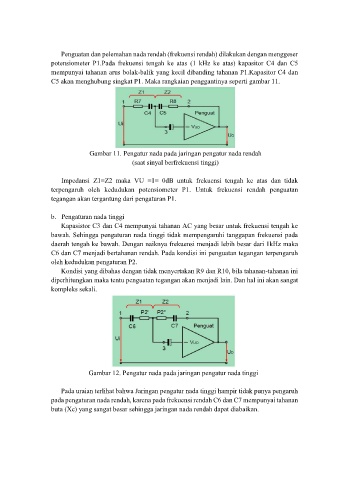

Penguatan dan pelemahan nada rendah (frekuensi rendah) dilakukan dengan menggeser
potensiometer P1.Pada frekuensi tengah ke atas (1 kHz ke atas) kapasitor C4 dan C5
mempunyai tahanan arus bolak-balik yang kecil dibanding tahanan P1.Kapasitor C4 dan
C5 akan menghubung singkat P1. Maka rangkaian penggantinya seperti gambar 11.

Gambar 11. Pengatur nada pada jaringan pengatur nada rendah
(saat sinyal berfrekuensi tinggi)

Impedansi Z1=Z2 maka VU =1= 0dB untuk frekuensi tengah ke atas dan tidak
terpengaruh oleh kedudukan potensiometer P1. Untuk frekuensi rendah penguatan
tegangan akan tergantung dari pengaturan P1.

b. Pengaturan nada tinggi
Kapasistor C3 dan C4 mempunyai tahanan AC yang besar untuk frekuensi tengah ke
bawah. Sehingga pengaturan nada tinggi tidak mempengaruhi tanggapan frekuensi pada
daerah tengah ke bawah. Dengan naiknya frekuensi menjadi lebih besar dari 1kHz maka
C6 dan C7 menjadi bertahanan rendah. Pada kondisi ini penguatan tegangan terpengaruh
oleh kedudukan pengaturan P2.
Kondisi yang dibahas dengan tidak menyertakan R9 dan R10, bila tahanan-tahanan ini
diperhitungkan maka tentu penguatan tegangan akan menjadi lain. Dan hal ini akan sangat
kompleks sekali.

Gambar 12. Pengatur nada pada jaringan pengatur nada tinggi

Pada uraian terlihat bahwa Jaringan pengatur nada tinggi hampir tidak punya pengaruh
pada pengaturan nada rendah, karena pada frekuensi rendah C6 dan C7 mempunyai tahanan
buta (Xc) yang sangat besar sehingga jaringan nada rendah dapat diabaikan.
