e. Master audio: Berguna sebagai portal terakhir yang mengatur seluruh sinyal input audio
sebelum dikirim ke power amplifier.
4. Prinsip Kerja Rangkaian Audio Mixer

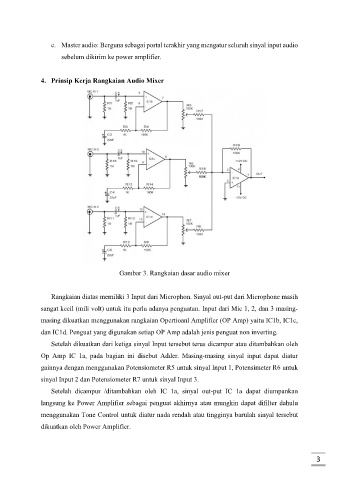

Gambar 3. Rangkaian dasar audio mixer
Rangkaian diatas memiliki 3 Input dari Microphon. Sinyal out-put dari Microphone masih
sangat kecil (mili volt) untuk itu perlu adanya penguatan. Input dari Mic 1, 2, dan 3 masing-
masing dikuatkan menggunakan rangkaian Opertioanl Amplifier (OP Amp) yaitu IC1b, IC1c,
dan IC1d. Penguat yang digunakan setiap OP Amp adalah jenis penguat non inverting.
Setelah dikuatkan dari ketiga sinyal Input tersebut terus dicampur atau ditambahkan oleh
Op Amp IC 1a, pada bagian ini disebut Adder. Masing-masing sinyal input dapat diatur
gainnya dengan menggunakan Potensiometer R5 untuk sinyal Input 1, Potensimeter R6 untuk
sinyal Input 2 dan Potensiometer R7 untuk sinyal Input 3.
Setelah dicampur /ditambahkan oleh IC 1a, sinyal out-put IC 1a dapat diumpankan
langsung ke Power Amplifier sebagai penguat akhirnya atau mungkin dapat difilter dahulu
menggunakan Tone Control untuk diatur nada rendah atau tingginya barulah sinyal tersebut
dikuatkan oleh Power Amplifier.
