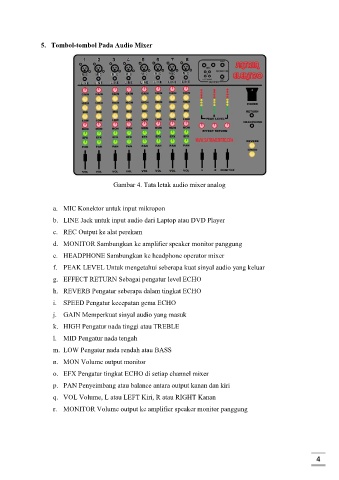

5. Tombol-tombol Pada Audio Mixer

Gambar 4. Tata letak audio mixer analog

a. MIC Konektor untuk input mikropon
b. LINE Jack untuk input audio dari Laptop atau DVD Player

c. REC Output ke alat perekam

d. MONITOR Sambungkan ke amplifier speaker monitor panggung
e. HEADPHONE Sambungkan ke headphone operator mixer

f. PEAK LEVEL Untuk mengetahui seberapa kuat sinyal audio yang keluar
g. EFFECT RETURN Sebagai pengatur level ECHO

h. REVERB Pengatur seberapa dalam tingkat ECHO

i. SPEED Pengatur kecepatan gema ECHO
j. GAIN Memperkuat sinyal audio yang masuk

k. HIGH Pengatur nada tinggi atau TREBLE
l. MID Pengatur nada tengah

m. LOW Pengatur nada rendah atau BASS
n. MON Volume output monitor

o. EFX Pengatur tingkat ECHO di setiap channel mixer

p. PAN Penyeimbang atau balance antara output kanan dan kiri
q. VOL Volume, L atau LEFT Kiri, R atau RIGHT Kanan

r. MONITOR Volume output ke amplifier speaker monitor panggung
