4. Kotak, lambang umum

5. Kotak sambung atau kotak hubung

6. Kotak cabang tiga

7. Kotak-saluran masuk utama

8. Perangkat hubung bagi dan kendali dengan
lima pipa

9. a) Lampu; titik sadap lampu dengan
pengawatannya
b) Lampu dipasang tetap pada dinding
dengan

pengawatannya
10. a) Lampu floresen, lambang umum
b) Kelompok dari tiga buah lampu floresen
40 W

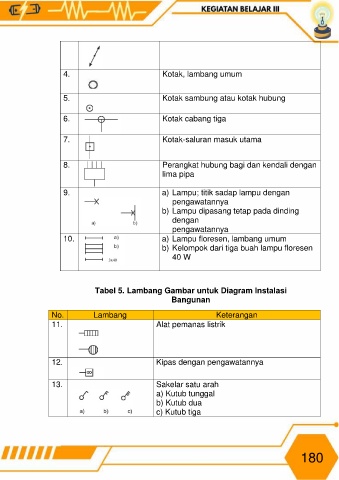

Tabel 5. Lambang Gambar untuk Diagram Instalasi
Bangunan

No. Lambang Keterangan
11. Alat pemanas listrik

12. Kipas dengan pengawatannya

13. Sakelar satu arah
a) Kutub tunggal
b) Kutub dua

c) Kutub tiga
