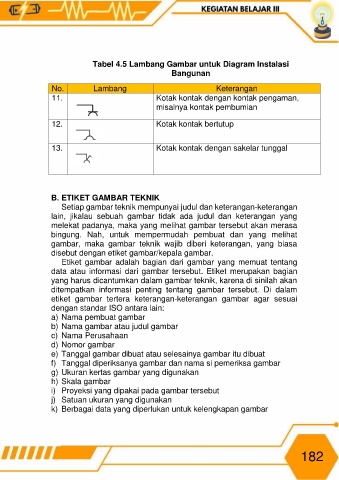

Page 196 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X

Tabel 4.5 Lambang Gambar untuk Diagram Instalasi
Bangunan

No. Lambang Keterangan
11. Kotak kontak dengan kontak pengaman,
misalnya kontak pembumian

12. Kotak kontak bertutup

13. Kotak kontak dengan sakelar tunggal

B. ETIKET GAMBAR TEKNIK
Setiap gambar teknik mempunyai judul dan keterangan-keterangan
lain, jikalau sebuah gambar tidak ada judul dan keterangan yang
melekat padanya, maka yang melihat gambar tersebut akan merasa
bingung. Nah, untuk mempermudah pembuat dan yang melihat
gambar, maka gambar teknik wajib diberi keterangan, yang biasa
disebut dengan etiket gambar/kepala gambar.
Etiket gambar adalah bagian dari gambar yang memuat tentang
data atau informasi dari gambar tersebut. Etiket merupakan bagian
yang harus dicantumkan dalam gambar teknik, karena di sinilah akan
ditempatkan informasi penting tentang gambar tersebut. Di dalam
etiket gambar tertera keterangan-keterangan gambar agar sesuai
dengan standar ISO antara lain:
a) Nama pembuat gambar
b) Nama gambar atau judul gambar
c) Nama Perusahaan

d) Nomor gambar
e) Tanggal gambar dibuat atau selesainya gambar itu dibuat
f) Tanggal diperiksanya gambar dan nama si pemeriksa gambar
g) Ukuran kertas gambar yang digunakan
h) Skala gambar
i) Proyeksi yang dipakai pada gambar tersebut
j) Satuan ukuran yang digunakan
k) Berbagai data yang diperlukan untuk kelengkapan gambar
