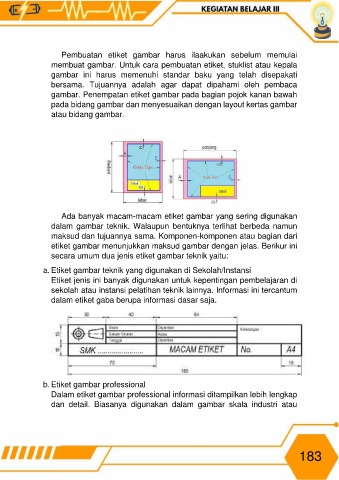

Pembuatan etiket gambar harus ilaakukan sebelum memulai
membuat gambar. Untuk cara pembuatan etiket, stuklist atau kepala
gambar ini harus memenuhi standar baku yang telah disepakati
bersama. Tujuannya adalah agar dapat dipahami oleh pembaca
gambar. Penempatan etiket gambar pada bagian pojok kanan bawah
pada bidang gambar dan menyesuaikan dengan layout kertas gambar
atau bidang gambar.
Ada banyak macam-macam etiket gambar yang sering digunakan
dalam gambar teknik. Walaupun bentuknya terlihat berbeda namun
maksud dan tujuannya sama. Komponen-komponen atau bagian dari
etiket gambar menunjukkan maksud gambar dengan jelas. Berikur ini
secara umum dua jenis etiket gambar teknik yaitu:
a. Etiket gambar teknik yang digunakan di Sekolah/Instansi
Etiket jenis ini banyak digunakan untuk kepentingan pembelajaran di
sekolah atau instansi pelatihan teknik lainnya. Informasi ini tercantum
dalam etiket gaba berupa informasi dasar saja.
b. Etiket gambar professional
Dalam etiket gambar professional informasi ditampilkan lebih lengkap
dan detail. Biasanya digunakan dalam gambar skala industri atau
183
