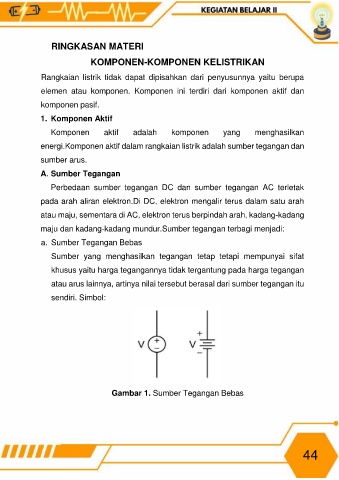

RINGKASAN MATERI
KOMPONEN-KOMPONEN KELISTRIKAN
Rangkaian listrik tidak dapat dipisahkan dari penyusunnya yaitu berupa
elemen atau komponen. Komponen ini terdiri dari komponen aktif dan
komponen pasif.
1. Komponen Aktif
Komponen aktif adalah komponen yang menghasilkan
energi.Komponen aktif dalam rangkaian listrik adalah sumber tegangan dan
sumber arus.
A. Sumber Tegangan
Perbedaan sumber tegangan DC dan sumber tegangan AC terletak
pada arah aliran elektron.Di DC, elektron mengalir terus dalam satu arah
atau maju, sementara di AC, elektron terus berpindah arah, kadang-kadang
maju dan kadang-kadang mundur.Sumber tegangan terbagi menjadi:
a. Sumber Tegangan Bebas
Sumber yang menghasilkan tegangan tetap tetapi mempunyai sifat
khusus yaitu harga tegangannya tidak tergantung pada harga tegangan
atau arus lainnya, artinya nilai tersebut berasal dari sumber tegangan itu
sendiri. Simbol:
Gambar 1. Sumber Tegangan Bebas
44
