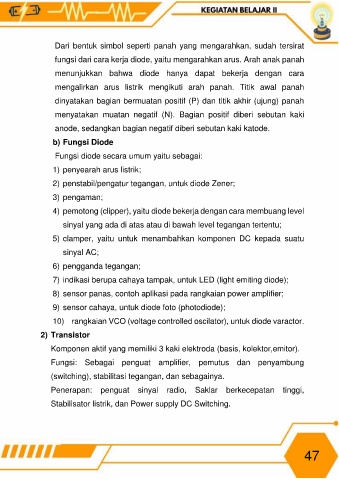

Dari bentuk simbol seperti panah yang mengarahkan, sudah tersirat

fungsi dari cara kerja diode, yaitu mengarahkan arus. Arah anak panah

menunjukkan bahwa diode hanya dapat bekerja dengan cara

mengalirkan arus listrik mengikuti arah panah. Titik awal panah

dinyatakan bagian bermuatan positif (P) dan titik akhir (ujung) panah

menyatakan muatan negatif (N). Bagian positif diberi sebutan kaki

anode, sedangkan bagian negatif diberi sebutan kaki katode.

b) Fungsi Diode

Fungsi diode secara umum yaitu sebagai:

1) penyearah arus listrik;

2) penstabil/pengatur tegangan, untuk diode Zener;

3) pengaman;

4) pemotong (clipper), yaitu diode bekerja dengan cara membuang level

sinyal yang ada di atas atau di bawah level tegangan tertentu;

5) clamper, yaitu untuk menambahkan komponen DC kepada suatu

sinyal AC;

6) pengganda tegangan;

7) indikasi berupa cahaya tampak, untuk LED (light emiting diode);

8) sensor panas, contoh aplikasi pada rangkaian power amplifier;

9) sensor cahaya, untuk diode foto (photodiode);

10) rangkaian VCO (voltage controlled oscilator), untuk diode varactor.

2) Transistor

Komponen aktif yang memiliki 3 kaki elektroda (basis, kolektor,emitor).
Fungsi: Sebagai penguat amplifier, pemutus dan penyambung

(switching), stabilitasi tegangan, dan sebagainya.
Penerapan: penguat sinyal radio, Saklar berkecepatan tinggi,

Stabilisator listrik, dan Power supply DC Switching.
