Page 58 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X

1. Resistor

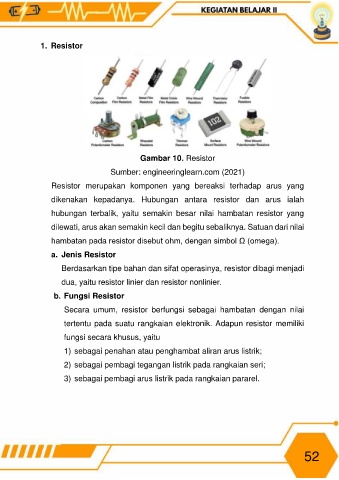

Gambar 10. Resistor

Sumber: engineeringlearn.com (2021)

Resistor merupakan komponen yang bereaksi terhadap arus yang

dikenakan kepadanya. Hubungan antara resistor dan arus ialah

hubungan terbalik, yaitu semakin besar nilai hambatan resistor yang

dilewati, arus akan semakin kecil dan begitu sebaliknya. Satuan dari nilai

hambatan pada resistor disebut ohm, dengan simbol Ω (omega).

a. Jenis Resistor

Berdasarkan tipe bahan dan sifat operasinya, resistor dibagi menjadi

dua, yaitu resistor linier dan resistor nonlinier.

b. Fungsi Resistor

Secara umum, resistor berfungsi sebagai hambatan dengan nilai

tertentu pada suatu rangkaian elektronik. Adapun resistor memiliki

fungsi secara khusus, yaitu

1) sebagai penahan atau penghambat aliran arus listrik;

2) sebagai pembagi tegangan listrik pada rangkaian seri;

3) sebagai pembagi arus listrik pada rangkaian pararel.

52
