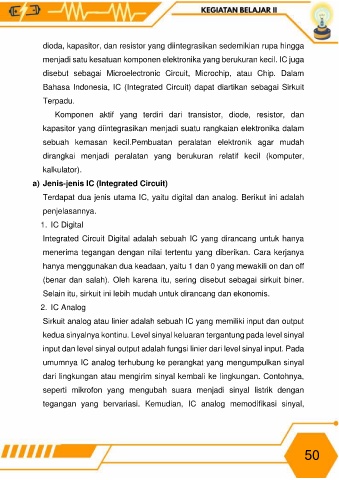

dioda, kapasitor, dan resistor yang diintegrasikan sedemikian rupa hingga
menjadi satu kesatuan komponen elektronika yang berukuran kecil. IC juga
disebut sebagai Microelectronic Circuit, Microchip, atau Chip. Dalam
Bahasa Indonesia, IC (Integrated Circuit) dapat diartikan sebagai Sirkuit
Terpadu.
Komponen aktif yang terdiri dari transistor, diode, resistor, dan
kapasitor yang diintegrasikan menjadi suatu rangkaian elektronika dalam
sebuah kemasan kecil.Pembuatan peralatan elektronik agar mudah
dirangkai menjadi peralatan yang berukuran relatif kecil (komputer,
kalkulator).
a) Jenis-jenis IC (Integrated Circuit)
Terdapat dua jenis utama IC, yaitu digital dan analog. Berikut ini adalah
penjelasannya.
1. IC Digital
Integrated Circuit Digital adalah sebuah IC yang dirancang untuk hanya
menerima tegangan dengan nilai tertentu yang diberikan. Cara kerjanya
hanya menggunakan dua keadaan, yaitu 1 dan 0 yang mewakili on dan off
(benar dan salah). Oleh karena itu, sering disebut sebagai sirkuit biner.
Selain itu, sirkuit ini lebih mudah untuk dirancang dan ekonomis.
2. IC Analog
Sirkuit analog atau linier adalah sebuah IC yang memiliki input dan output
kedua sinyalnya kontinu. Level sinyal keluaran tergantung pada level sinyal
input dan level sinyal output adalah fungsi linier dari level sinyal input. Pada
umumnya IC analog terhubung ke perangkat yang mengumpulkan sinyal
dari lingkungan atau mengirim sinyal kembali ke lingkungan. Contohnya,
seperti mikrofon yang mengubah suara menjadi sinyal listrik dengan
tegangan yang bervariasi. Kemudian, IC analog memodifikasi sinyal,
