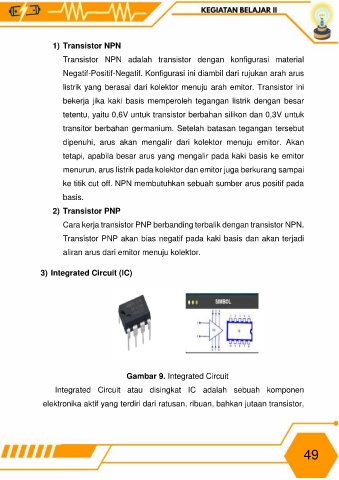

Page 55 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X

1) Transistor NPN

Transistor NPN adalah transistor dengan konfigurasi material

Negatif-Positif-Negatif. Konfigurasi ini diambil dari rujukan arah arus

listrik yang berasal dari kolektor menuju arah emitor. Transistor ini

bekerja jika kaki basis memperoleh tegangan listrik dengan besar

tetentu, yaitu 0,6V untuk transistor berbahan silikon dan 0,3V untuk

transitor berbahan germanium. Setelah batasan tegangan tersebut

dipenuhi, arus akan mengalir dari kolektor menuju emitor. Akan

tetapi, apabila besar arus yang mengalir pada kaki basis ke emitor

menurun, arus listrik pada kolektor dan emitor juga berkurang sampai

ke titik cut off. NPN membutuhkan sebuah sumber arus positif pada

basis.

2) Transistor PNP

Cara kerja transistor PNP berbanding terbalik dengan transistor NPN.

Transistor PNP akan bias negatif pada kaki basis dan akan terjadi

aliran arus dari emitor menuju kolektor.

3) Integrated Circuit (IC)

Gambar 9. Integrated Circuit
Integrated Circuit atau disingkat IC adalah sebuah komponen

elektronika aktif yang terdiri dari ratusan, ribuan, bahkan jutaan transistor,
