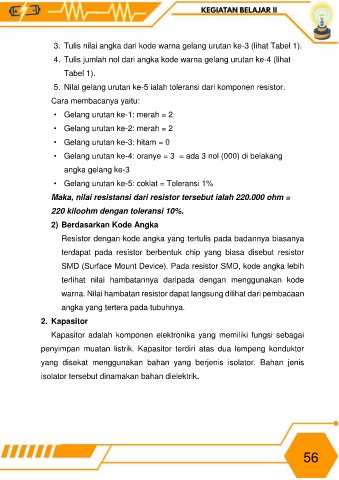

3. Tulis nilai angka dari kode warna gelang urutan ke-3 (lihat Tabel 1).

4. Tulis jumlah nol dari angka kode warna gelang urutan ke-4 (lihat

Tabel 1).

5. Nilai gelang urutan ke-5 ialah toleransi dari komponen resistor.

Cara membacanya yaitu:

• Gelang urutan ke-1: merah = 2

• Gelang urutan ke-2: merah = 2

• Gelang urutan ke-3: hitam = 0

• Gelang urutan ke-4: oranye = 3 = ada 3 nol (000) di belakang

angka gelang ke-3

• Gelang urutan ke-5: coklat = Toleransi 1%

Maka, nilai resistansi dari resistor tersebut ialah 220.000 ohm =

220 kiloohm dengan toleransi 10%.

2) Berdasarkan Kode Angka

Resistor dengan kode angka yang tertulis pada badannya biasanya

terdapat pada resistor berbentuk chip yang biasa disebut resistor

SMD (Surface Mount Device). Pada resistor SMD, kode angka lebih

terlihat nilai hambatannya daripada dengan menggunakan kode

warna. Nilai hambatan resistor dapat langsung dilihat dari pembacaan

angka yang tertera pada tubuhnya.

2. Kapasitor

Kapasitor adalah komponen elektronika yang memiliki fungsi sebagai

penyimpan muatan listrik. Kapasitor terdiri atas dua lempeng konduktor
yang disekat menggunakan bahan yang berjenis isolator. Bahan jenis

isolator tersebut dinamakan bahan dielektrik.
