Induktor beroperasi menggunakan prinsip Hukum Faraday. Kemampuan

induktor dalam menyimpan energi magnet disebut dengan induktansi

dan dinyatakan dalam satuan unit Henry (H). Simbol induktansi dari

suatu Induktor adalah huruf “L”.

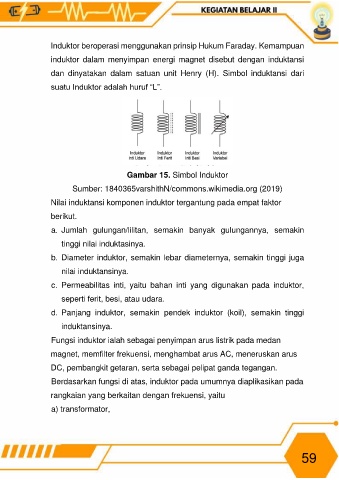

Gambar 15. Simbol Induktor

Sumber: 1840365varshithN/commons.wikimedia.org (2019)

Nilai induktansi komponen induktor tergantung pada empat faktor

berikut.

a. Jumlah gulungan/lilitan, semakin banyak gulungannya, semakin

tinggi nilai induktasinya.

b. Diameter induktor, semakin lebar diameternya, semakin tinggi juga
nilai induktansinya.

c. Permeabilitas inti, yaitu bahan inti yang digunakan pada induktor,
seperti ferit, besi, atau udara.

d. Panjang induktor, semakin pendek induktor (koil), semakin tinggi
induktansinya.

Fungsi induktor ialah sebagai penyimpan arus listrik pada medan

magnet, memfilter frekuensi, menghambat arus AC, meneruskan arus

DC, pembangkit getaran, serta sebagai pelipat ganda tegangan.

Berdasarkan fungsi di atas, induktor pada umumnya diaplikasikan pada

rangkaian yang berkaitan dengan frekuensi, yaitu

a) transformator,
