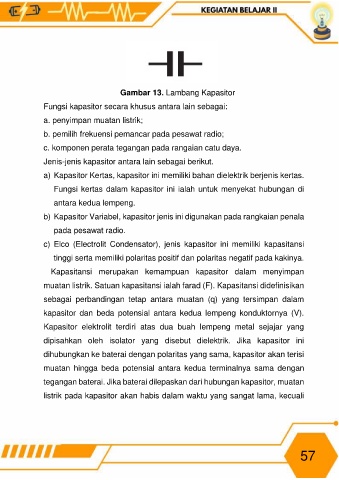

Gambar 13. Lambang Kapasitor
Fungsi kapasitor secara khusus antara lain sebagai:
a. penyimpan muatan listrik;
b. pemilih frekuensi pemancar pada pesawat radio;
c. komponen perata tegangan pada rangaian catu daya.
Jenis-jenis kapasitor antara lain sebagai berikut.
a) Kapasitor Kertas, kapasitor ini memiliki bahan dielektrik berjenis kertas.
Fungsi kertas dalam kapasitor ini ialah untuk menyekat hubungan di
antara kedua lempeng.
b) Kapasitor Variabel, kapasitor jenis ini digunakan pada rangkaian penala
pada pesawat radio.
c) Elco (Electrolit Condensator), jenis kapasitor ini memiliki kapasitansi
tinggi serta memiliki polaritas positif dan polaritas negatif pada kakinya.
Kapasitansi merupakan kemampuan kapasitor dalam menyimpan
muatan listrik. Satuan kapasitansi ialah farad (F). Kapasitansi didefinisikan
sebagai perbandingan tetap antara muatan (q) yang tersimpan dalam
kapasitor dan beda potensial antara kedua lempeng konduktornya (V).
Kapasitor elektrolit terdiri atas dua buah lempeng metal sejajar yang
dipisahkan oleh isolator yang disebut dielektrik. Jika kapasitor ini
dihubungkan ke baterai dengan polaritas yang sama, kapasitor akan terisi
muatan hingga beda potensial antara kedua terminalnya sama dengan
tegangan baterai. Jika baterai dilepaskan dari hubungan kapasitor, muatan
listrik pada kapasitor akan habis dalam waktu yang sangat lama, kecuali
