Modul Diklat Berbasis Kompetensi                          Kode Modul
                                   Sektor Logam dan Mesin                           LOG.OO09.002.00

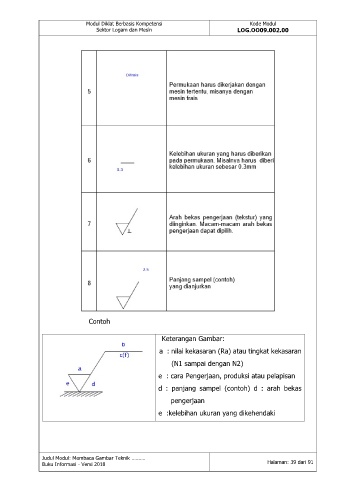

                                Contoh

                                                          Keterangan Gambar:

                                                         a  : nilai kekasaran (Ra) atau tingkat kekasaran
                                                             (N1 sampai dengan N2)

                                                         e  : cara Pengerjaan, produksi atau pelapisan
                                                         d  :  panjang  sampel  (contoh)  d  :  arah  bekas

                                                             pengerjaan
                                                         e  :kelebihan ukuran yang dikehendaki







                Judul Modul: Membaca Gambar Teknik ……….
                Buku Informasi - Versi 2018                                                    Halaman: 39 dari 91
