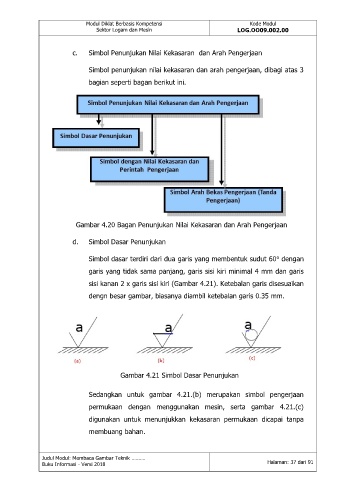

c. Simbol Penunjukan Nilai Kekasaran dan Arah Pengerjaan
Simbol penunjukan nilai kekasaran dan arah pengerjaan, dibagi atas 3
bagian seperti bagan berikut ini.
Gambar 4.20 Bagan Penunjukan Nilai Kekasaran dan Arah Pengerjaan
d. Simbol Dasar Penunjukan
Simbol dasar terdiri dari dua garis yang membentuk sudut 60 dengan
o
garis yang tidak sama panjang, garis sisi kiri minimal 4 mm dan garis
sisi kanan 2 x garis sisi kiri (Gambar 4.21). Ketebalan garis disesuaikan
dengn besar gambar, biasanya diambil ketebalan garis 0.35 mm.
Gambar 4.21 Simbol Dasar Penunjukan
Sedangkan untuk gambar 4.21.(b) merupakan simbol pengerjaan
permukaan dengan menggunakan mesin, serta gambar 4.21.(c)
digunakan untuk menunjukkan kekasaran permukaan dicapai tanpa
membuang bahan.
