Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00

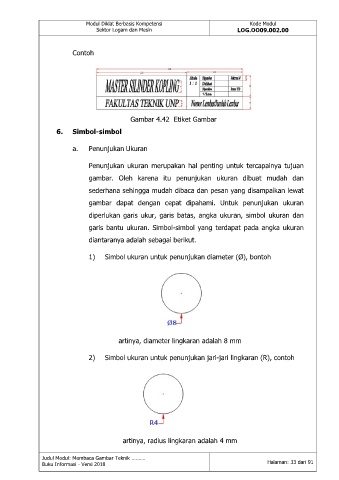

Contoh
Gambar 4.42 Etiket Gambar
6. Simbol-simbol
a. Penunjukan Ukuran
Penunjukan ukuran merupakan hal penting untuk tercapainya tujuan
gambar. Oleh karena itu penunjukan ukuran dibuat mudah dan
sederhana sehingga mudah dibaca dan pesan yang disampaikan lewat
gambar dapat dengan cepat dipahami. Untuk penunjukan ukuran
diperlukan garis ukur, garis batas, angka ukuran, simbol ukuran dan
garis bantu ukuran. Simbol-simbol yang terdapat pada angka ukuran
diantaranya adalah sebagai berikut.
1) Simbol ukuran untuk penunjukan diameter (Ø), bontoh
artinya, diameter lingkaran adalah 8 mm
2) Simbol ukuran untuk penunjukan jari-jari lingkaran (R), contoh
artinya, radius lingkaran adalah 4 mm
Judul Modul: Membaca Gambar Teknik ……….
Buku Informasi - Versi 2018 Halaman: 33 dari 91
