Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00

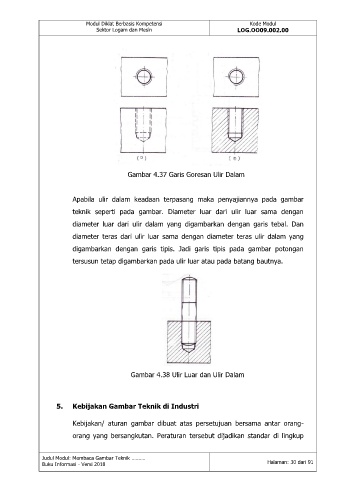

Gambar 4.37 Garis Goresan Ulir Dalam
Apabila ulir dalam keadaan terpasang maka penyajiannya pada gambar
teknik seperti pada gambar. Diameter luar dari ulir luar sama dengan
diameter luar dari ulir dalam yang digambarkan dengan garis tebal. Dan
diameter teras dari ulir luar sama dengan diameter teras ulir dalam yang
digambarkan dengan garis tipis. Jadi garis tipis pada gambar potongan
tersusun tetap digambarkan pada ulir luar atau pada batang bautnya.
Gambar 4.38 Ulir Luar dan Ulir Dalam
5. Kebijakan Gambar Teknik di Industri
Kebijakan/ aturan gambar dibuat atas persetujuan bersama antar orang-
orang yang bersangkutan. Peraturan tersebut dijadikan standar di lingkup
