Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00
o o

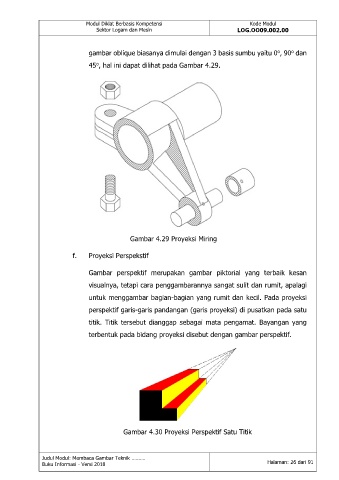

gambar oblique biasanya dimulai dengan 3 basis sumbu yaitu 0 , 90 dan
45 , hal ini dapat dilihat pada Gambar 4.29.
o
Gambar 4.29 Proyeksi Miring
f. Proyeksi Perspekstif
Gambar perspektif merupakan gambar piktorial yang terbaik kesan
visualnya, tetapi cara penggambarannya sangat sulit dan rumit, apalagi
untuk menggambar bagian-bagian yang rumit dan kecil. Pada proyeksi
perspektif garis-garis pandangan (garis proyeksi) di pusatkan pada satu
titik. Titik tersebut dianggap sebagai mata pengamat. Bayangan yang
terbentuk pada bidang proyeksi disebut dengan gambar perspektif.
Gambar 4.30 Proyeksi Perspektif Satu Titik
