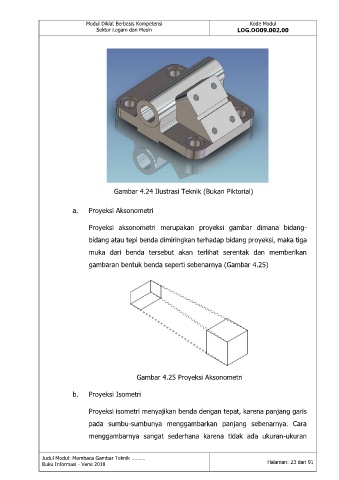

Gambar 4.24 Ilustrasi Teknik (Bukan Piktorial)

a. Proyeksi Aksonometri

Proyeksi aksonometri merupakan proyeksi gambar dimana bidang-
bidang atau tepi benda dimiringkan terhadap bidang proyeksi, maka tiga

muka dari benda tersebut akan terlihat serentak dan memberikan
gambaran bentuk benda seperti sebenarnya (Gambar 4.25)

Gambar 4.25 Proyeksi Aksonometri

b. Proyeksi Isometri

Proyeksi isometri menyajikan benda dengan tepat, karena panjang garis
pada sumbu-sumbunya menggambarkan panjang sebenarnya. Cara

menggambarnya sangat sederhana karena tidak ada ukuran-ukuran
