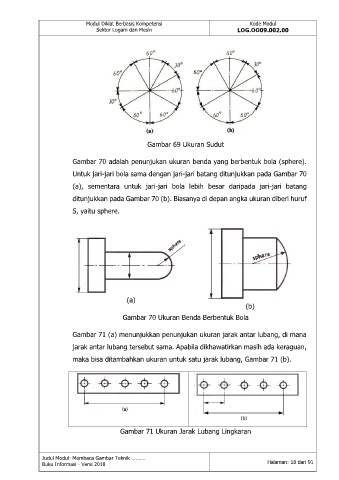

Gambar 69 Ukuran Sudut
Gambar 70 adalah penunjukan ukuran benda yang berbentuk bola (sphere).
Untuk jari-jari bola sama dengan jari-jari batang ditunjukkan pada Gambar 70
(a), sementara untuk jari-jari bola lebih besar daripada jari-jari batang
ditunjukkan pada Gambar 70 (b). Biasanya di depan angka ukuran diberi huruf
S, yaitu sphere.
(a)
(b)
Gambar 70 Ukuran Benda Berbentuk Bola
Gambar 71 (a) menunjukkan penunjukan ukuran jarak antar lubang, di mana
jarak antar lubang tersebut sama. Apabila dikhawatirkan masih ada keraguan,
maka bisa ditambahkan ukuran untuk satu jarak lubang, Gambar 71 (b).
Gambar 71 Ukuran Jarak Lubang Lingkaran
