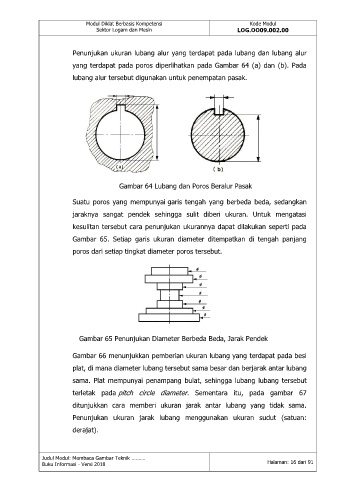

Penunjukan ukuran lubang alur yang terdapat pada lubang dan lubang alur
yang terdapat pada poros diperlihatkan pada Gambar 64 (a) dan (b). Pada
lubang alur tersebut digunakan untuk penempatan pasak.

Gambar 64 Lubang dan Poros Beralur Pasak

Suatu poros yang mempunyai garis tengah yang berbeda beda, sedangkan
jaraknya sangat pendek sehingga sulit diberi ukuran. Untuk mengatasi

kesulitan tersebut cara penunjukan ukurannya dapat dilakukan seperti pada
Gambar 65. Setiap garis ukuran diameter ditempatkan di tengah panjang

poros dari setiap tingkat diameter poros tersebut.

Gambar 65 Penunjukan Diameter Berbeda Beda, Jarak Pendek

Gambar 66 menunjukkan pemberian ukuran lubang yang terdapat pada besi

plat, di mana diameter lubang tersebut sama besar dan berjarak antar lubang
sama. Plat mempunyai penampang bulat, sehingga lubang lubang tersebut

terletak pada pitch circle diameter. Sementara itu, pada gambar 67
ditunjukkan cara memberi ukuran jarak antar lubang yang tidak sama.

Penunjukan ukuran jarak lubang menggunakan ukuran sudut (satuan:
derajat).
