Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00
(a) (b)

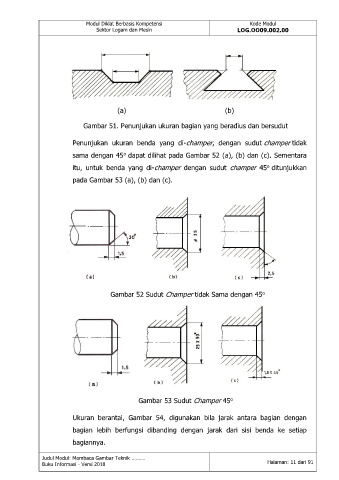

Gambar 51. Penunjukan ukuran bagian yang beradius dan bersudut
Penunjukan ukuran benda yang di-champer, dengan sudut champer tidak
o
sama dengan 45 dapat dilihat pada Gambar 52 (a), (b) dan (c). Sementara
itu, untuk benda yang di-champer dengan sudut champer 45 ditunjukkan
o
pada Gambar 53 (a), (b) dan (c).
Gambar 52 Sudut Champer tidak Sama dengan 45 o
o
Gambar 53 Sudut Champer 45
Ukuran berantai, Gambar 54, digunakan bila jarak antara bagian dengan
bagian lebih berfungsi dibanding dengan jarak dari sisi benda ke setiap
bagiannya.
Judul Modul: Membaca Gambar Teknik ……….
Buku Informasi - Versi 2018 Halaman: 11 dari 91
