Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00

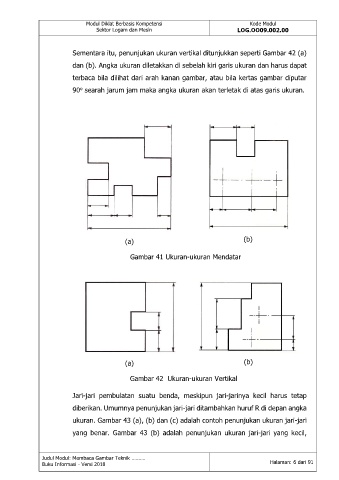

Sementara itu, penunjukan ukuran vertikal ditunjukkan seperti Gambar 42 (a)
dan (b). Angka ukuran diletakkan di sebelah kiri garis ukuran dan harus dapat
terbaca bila dilihat dari arah kanan gambar, atau bila kertas gambar diputar
o
90 searah jarum jam maka angka ukuran akan terletak di atas garis ukuran.
(a) (b)
Gambar 41 Ukuran-ukuran Mendatar
(a) (b)
Gambar 42 Ukuran-ukuran Vertikal
Jari-jari pembulatan suatu benda, meskipun jari-jarinya kecil harus tetap
diberikan. Umumnya penunjukan jari-jari ditambahkan huruf R di depan angka
ukuran. Gambar 43 (a), (b) dan (c) adalah contoh penunjukan ukuran jari-jari
yang benar. Gambar 43 (b) adalah penunjukan ukuran jari-jari yang kecil,
Judul Modul: Membaca Gambar Teknik ……….
Buku Informasi - Versi 2018 Halaman: 6 dari 91
