Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00

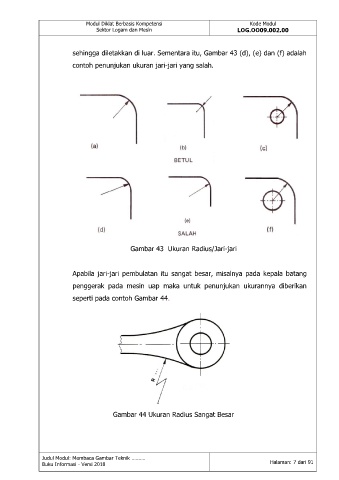

sehingga diletakkan di luar. Sementara itu, Gambar 43 (d), (e) dan (f) adalah
contoh penunjukan ukuran jari-jari yang salah.
Gambar 43 Ukuran Radius/Jari-jari
Apabila jari-jari pembulatan itu sangat besar, misalnya pada kepala batang
penggerak pada mesin uap maka untuk penunjukan ukurannya diberikan
seperti pada contoh Gambar 44.
Gambar 44 Ukuran Radius Sangat Besar
Judul Modul: Membaca Gambar Teknik ……….
Buku Informasi - Versi 2018 Halaman: 7 dari 91
