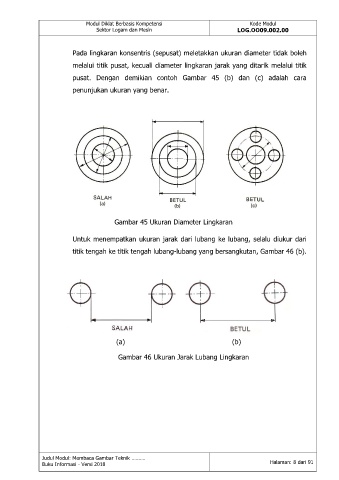

Pada lingkaran konsentris (sepusat) meletakkan ukuran diameter tidak boleh
melalui titik pusat, kecuali diameter lingkaran jarak yang ditarik melalui titik
pusat. Dengan demikian contoh Gambar 45 (b) dan (c) adalah cara
penunjukan ukuran yang benar.
Gambar 45 Ukuran Diameter Lingkaran
Untuk menempatkan ukuran jarak dari lubang ke lubang, selalu diukur dari
titik tengah ke titik tengah lubang-lubang yang bersangkutan, Gambar 46 (b).
(a) (b)
Gambar 46 Ukuran Jarak Lubang Lingkaran
