h. Angka ukuran harus ditempatkan sedemikian rupa sehingga dapat dibaca
dari bawah gambar (untuk garis ukuran horizontal) dan dari sebelah
kanan gambar (untuk garis ukuran vertikal).

i. Secara teknis penunjukan ukuran yang meliputi garis ukuran, garis bantu
ukuran, angka ukuran dan anak panah ditunjukkan pada Gambar 38 di

bawah.

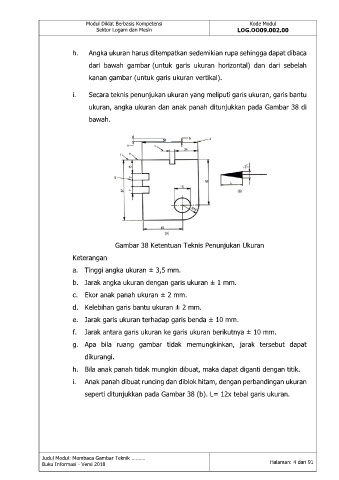

Gambar 38 Ketentuan Teknis Penunjukan Ukuran
Keterangan

a. Tinggi angka ukuran ± 3,5 mm.
b. Jarak angka ukuran dengan garis ukuran ± 1 mm.

c. Ekor anak panah ukuran ± 2 mm.
d. Kelebihan garis bantu ukuran ± 2 mm.

e. Jarak garis ukuran terhadap garis benda ± 10 mm.
f. Jarak antara garis ukuran ke garis ukuran berikutnya ± 10 mm.

g. Apa bila ruang gambar tidak memungkinkan, jarak tersebut dapat
dikurangi.

h. Bila anak panah tidak mungkin dibuat, maka dapat diganti dengan titik.
i. Anak panah dibuat runcing dan diblok hitam, dengan perbandingan ukuran

seperti ditunjukkan pada Gambar 38 (b). L= 12x tebal garis ukuran.
