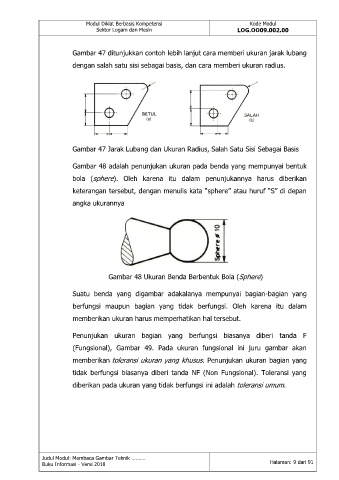

Gambar 47 ditunjukkan contoh lebih lanjut cara memberi ukuran jarak lubang
dengan salah satu sisi sebagai basis, dan cara memberi ukuran radius.

Gambar 47 Jarak Lubang dan Ukuran Radius, Salah Satu Sisi Sebagai Basis

Gambar 48 adalah penunjukan ukuran pada benda yang mempunyai bentuk

bola (sphere). Oleh karena itu dalam penunjukannya harus diberikan
keterangan tersebut, dengan menulis kata “sphere” atau huruf “S” di depan

angka ukurannya

Gambar 48 Ukuran Benda Berbentuk Bola (Sphere)

Suatu benda yang digambar adakalanya mempunyai bagian-bagian yang
berfungsi maupun bagian yang tidak berfungsi. Oleh karena itu dalam

memberikan ukuran harus memperhatikan hal tersebut.

Penunjukan ukuran bagian yang berfungsi biasanya diberi tanda F
(Fungsional), Gambar 49. Pada ukuran fungsional ini juru gambar akan

memberikan toleransi ukuran yang khusus. Penunjukan ukuran bagian yang
tidak berfungsi biasanya diberi tanda NF (Non Fungsional). Toleransi yang

diberikan pada ukuran yang tidak berfungsi ini adalah toleransi umum .
