Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00

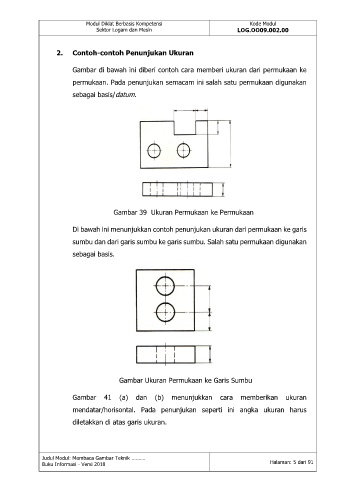

2. Contoh-contoh Penunjukan Ukuran
Gambar di bawah ini diberi contoh cara memberi ukuran dari permukaan ke
permukaan. Pada penunjukan semacam ini salah satu permukaan digunakan
sebagai basis/datum .
Gambar 39 Ukuran Permukaan ke Permukaan
Di bawah ini menunjukkan contoh penunjukan ukuran dari permukaan ke garis
sumbu dan dari garis sumbu ke garis sumbu. Salah satu permukaan digunakan
sebagai basis.
Gambar Ukuran Permukaan ke Garis Sumbu
Gambar 41 (a) dan (b) menunjukkan cara memberikan ukuran
mendatar/horisontal. Pada penunjukan seperti ini angka ukuran harus
diletakkan di atas garis ukuran.
Judul Modul: Membaca Gambar Teknik ……….
Buku Informasi - Versi 2018 Halaman: 5 dari 91
